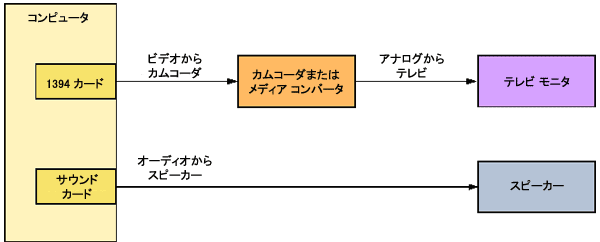

次の図は、Vegas Pro のタイムラインからビデオを外部テレビ モニタに送信する場合に推奨されるセットアップを示しています。

ビデオは、DV 形式に変換され、IEEE-1394 カードから DV デバイス（カムコーダまたはデジタル-アナログ メディア コンバータ）に送信されます。DV デバイスによってアナログ出力がテレビ モニタに送信されます。

IEEE-1394 カードを設定するには、［ユーザー設定］ダイアログ ボックスの［プレビュー デバイス］タブを使用します。詳しくは、次を参照してください"［ユーザー設定］-［プレビュー デバイス］タブ"

外部モニタを使用するには、DV デバイスでパススルーがサポートされている必要があります。

外部モニタでのプレビューでは、タイムラインからテープに出力する場合とは 1 つ異なることがあります。IEEE-1394 カード経由ではオーディオが送信されないという点です。上の図で示したように、オーディオはサウンド カードに送られてから、ミキサー（存在する場合）およびスピーカーに送られるため、通常のテレビのスピーカーより高性能のスピーカーでオーディオをミキシングできます。

テープに出力する前に、オーディオをテレビ モニタのスピーカーでプレビューし、質の高い「TV ミックス」になっているかどうかを確認することもできます。テープへの出力機能を使用すると、ビデオとオーディオの全体を外部モニタに送信できます。タイムラインからテープに出力する場合の手順に従ってください。但し、カムコーダを録画に設定しないでください。ビデオとオーディオのストリームは、IEEE-1394 カード経由で外部モニタに送信されます。詳しくは、次を参照してください"タイムラインからテープへのビデオの出力"

1. ［ユーザー設定］ダイアログ ボックスの ［プレビュー デバイス］タブを使用して、ビデオ プレビュー モニタとして使用するディスプレイを設定します。詳しくは、次を参照してください"［ユーザー設定］-［プレビュー デバイス］タブ"

2. ［ビデオ プレビュー］ウィンドウで［外部モニタでプレビュー］ボタン を選択します。

   ［Alt］キーと［Shift］キーを押しながら［4］キーを押すと、外部プレビューをオフにすることができます。

   ビデオは、外部のモニタと［ビデオ プレビュー］ウィンドウに同時に送信されます。ドロップ フレームが発生する場合は、［ユーザー設定］ダイアログ ボックスの［プレビュー デバイス］タブにある［再生中にフレームをビデオ プレビュー ウィンドウに表示する］チェック ボックスをオフにしてみてください。
