INSTALLATION

1.
Mount transfer case on a transmission jack.
2.
Secure transfer case to jack with chains.
3.
Position transfer case under vehicle.
4.
Align transfer case and transmission shafts and install transfer case on transmission.
5.
Install and tighten transfer case attaching nuts to 35 Nm (26 ft. lbs.) torque.
6.

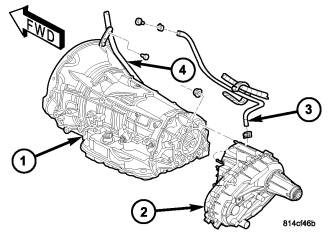

Connect vent hose (3).

7.

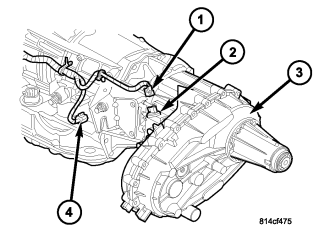

Connect transfer case position sensor connector (1) to sensor (2).
8.
Align and connect propeller shafts.
(Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/PROPELLER SHAFT - INSTALLATION) .

9.

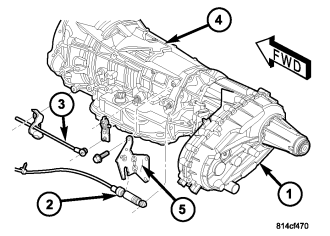

Connect shift cable (2) to transfer case range (1) lever.

10.
Fill transfer case with correct fluid. Check transmission fluid level. Correct as necessary.
11.

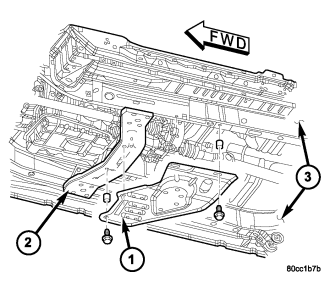

Install skid plate (1).
(Refer to 13 - FRAME & BUMPERS/FRAME/TRANSFER CASE
SKID PLATE - INSTALLATION)
12.
Remove transmission jack and support stand.
13.
Lower vehicle and verify transfer case shift operation.
